牙轮钻机如何配置自动润滑系统

I. 牙轮钻机自动润滑系统概述

牙轮钻机广泛应用于矿山开采、隧道施工及能源行业，其工作环境具有高粉尘、高冲击、高负载等典型特点。设备长期连续运行，使润滑系统成为保障设备稳定运行的关键环节。

采用自动润滑系统（集中润滑系统），可以实现对关键部位的持续、精准润滑，有效降低设备故障率和维护成本。

II. 牙轮钻机润滑点分析

1. 主要润滑点分布

在实际应用中，牙轮钻机通常包含以下润滑点：

1）回转机构（回转支承、齿轮）

2）推进机构（滑轨、导向部件）

3）钻杆连接部位

4）轴承系统（主轴轴承、滚动轴承）

5）链条及传动部件

6）液压辅助机构润滑点

典型润滑点数量：约15–30个（根据机型不同有所差异）

2. 传统人工润滑存在的问题

1）润滑不均匀，容易遗漏关键润滑点

2）润滑过量或不足，造成浪费或磨损

3）高空或危险位置存在安全隐患

4）粉尘进入导致润滑污染

5）停机频繁，维护成本高

结论：人工润滑已无法满足现代矿山设备的运行需求。

III. 牙轮钻机自动润滑系统配置方案

1. 推荐系统类型

针对牙轮钻机工况，建议采用：

1）集中润滑系统

2）单线式润滑系统

2. 核心配置组成

1）Lubestar 电动润滑泵

2）VL-1 单线分配器

3）主油管 + 分支油管系统

4）控制器（时间控制或PLC循环控制）

该方案可实现高效、稳定的自动润滑系统解决方案。

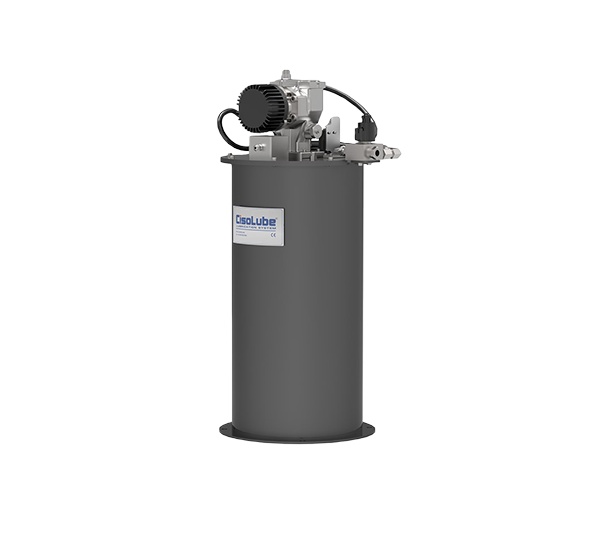

IV. Lubestar 电动润滑泵优势

1. 核心性能特点

1）无刷直流电机驱动

动力高效稳定、无火花、寿命更长

2）多规格容量可选

满足不同型号牙轮钻机润滑需求

3）稳定压力输出

在强振动工况下保持连续供脂

4）IP65 防护等级

防尘、防水，适应矿山恶劣环境

5）重载结构设计

抗振耐用，延长设备使用寿命

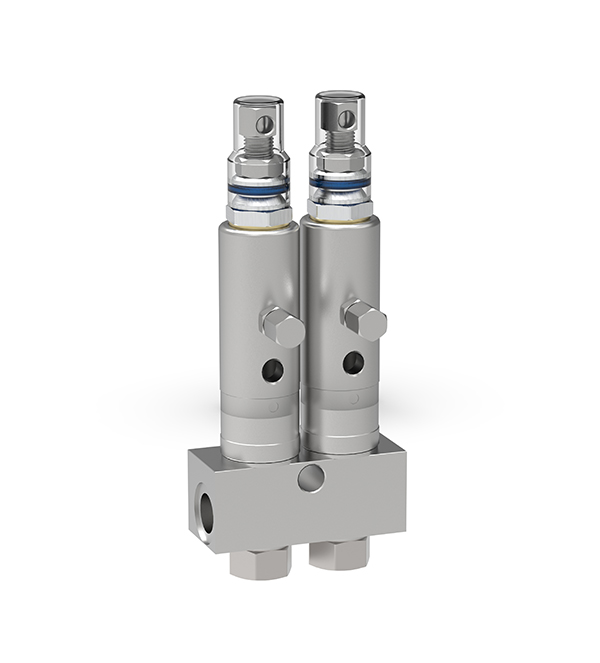

V. VL-1 单线分配器

1. 产品优势

1）每个润滑点独立计量输出

2）任一堵塞可快速检测

3）支持多点串联扩展

4）输出稳定可靠

适用于牙轮钻机这种“多点、分散”的润滑场景。

VI. 系统工作原理

自动润滑系统运行流程如下：

1.控制器按设定时间启动润滑泵

2.润滑脂通过主油管输送

3.VL-1 分配器按顺序分配润滑脂

4.各润滑点获得定量润滑

5.完成一个循环后系统自动停止

实现：

无人值守 + 精准润滑

VII. 系统结构设计

1. 典型结构

1）润滑泵

2）主油管

3）分配器组

4）各润滑点

系统逻辑结构：

润滑泵 → 主油管 → VL-1 分配器组 → 润滑点

2. 设计建议

1）根据点位数量配置1–3组分配器

2）各润滑点润滑量可调

3）优化管路布局，减少压力损失

4）合理布置安装位置，便于维护

VIII. 使用与维护注意事项

1. 润滑脂选择

1）使用高附着力润滑脂

2）选择抗水性强的润滑脂

3）推荐使用 NLGI 1# 或 2#

4）适用于矿山重载工况

2. 日常检查项目

1）检查润滑泵运行状态

2）检查油管是否泄漏或破损

3）确认分配器是否正常工作

4）检查各润滑点是否有油脂输出

3. 常见问题预防

1）防止粉尘进入，定期清洁接口

2）防止管路堵塞，建议加装过滤装置

3）低温环境选用低温润滑脂

4. 维护周期建议

1）每周：检查系统运行情况

2）每月：检查管路及分配器

3）每季度：补充或更换润滑脂

IX. 自动润滑系统优势

1.降低设备故障率

2.延长关键部件使用寿命

3.降低维护及人工成本

4.提高设备开机率

5.提升整体生产效率
